Схема УНЧ на TDA7294, мостовое включение 180 Ватт

Просмотров: 465Комментарии: 0
АудиоУНЧ
Схема УНЧ на TDA7294, мостовое включение 180 ВаттВ данной схеме усилителя используются 2 микросхемы TDA7294. При мостовом соединении каналов можно получить один выход мощностью 180 Ватт. В режиме стерео вы получаете два канала мощностью 80 Ватт каждый. Переключение режимов задается с помощью перемычек JB1…JB4 (jampers) на плате усилителя. При использовании усилителя в мостовом режиме, рекомендуется, чтобы сопротивление нагрузки было не ниже 8 Ом. Мостовой режим отлично подходит для применения схемы в качестве усилителя для сабвуфера. При использовании усилителя в режиме стерео, все перемычки на плате должны быть разомкнуты, и наоборот, установлены для режима моста.

Принципиальная схема на TDA7294 – мост 180 Ватт или 2 х 80 Ватт стерео:

Схема УНЧ на TDA7294, мостовое включение 180 Ватт

При питании усилителя от источника 25-0-25 Вольт, и работе на нагрузку 8 Ом, на выходе получите 150 Ватт в режиме моста.
При питании усилителя от источника 35-0-35 Вольт, и работе на нагрузку 16 Ом, на выходе получите 170 Ватт в режиме моста.

Схема УНЧ на TDA7294, мостовое включение 180 ВаттСхема УНЧ на TDA7294, мостовое включение 180 Ватт

Как видите, на плате уже установлены выпрямительный мост и фильтрующие электролитические емкости. К разъему CN1 подключаются выводы вторичной обмотки трансформатора. Электролиты можно поставить 10000…22000 мкФ на рабочее напряжение 50 Вольт. В качестве выпрямителя применена импортная диодная сборка на ток 6А, но можно поставить и 10-ти амперную, хуже не будет.

Для питания усилителя применен трансформатор мощностью 350 Ватт. Напряжение вторичной обмотки можно делать от 22-0-22 до 28-0-28 Вольт.
Даташит на микросхему TDA7294



Существует готовое решение:

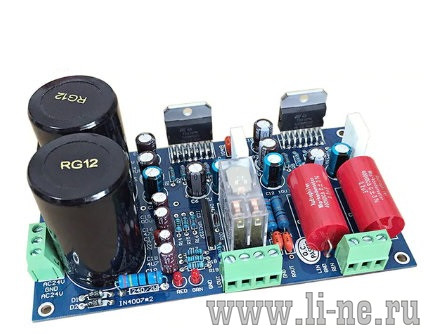

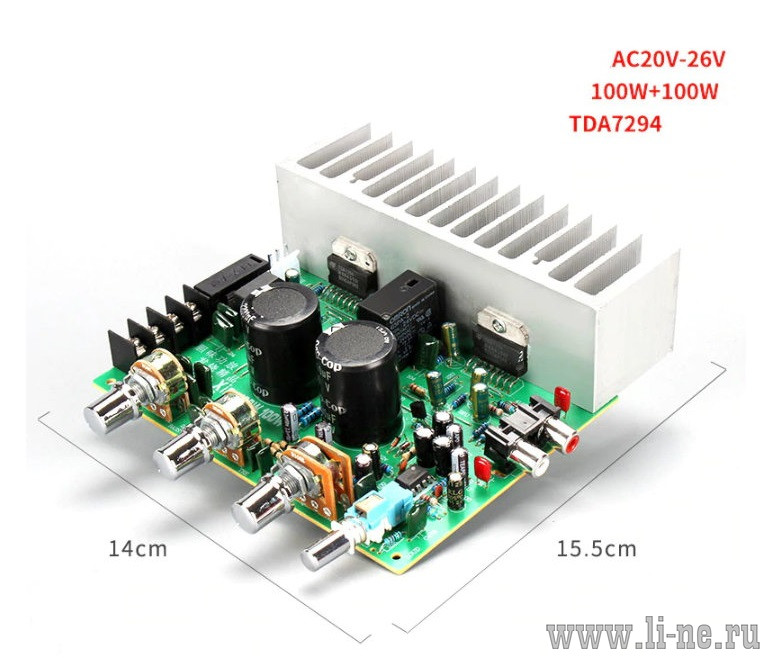

Заявленная мощность 2 по 100 Вт

Схема УНЧ на TDA7294, мостовое включение 180 Ватт

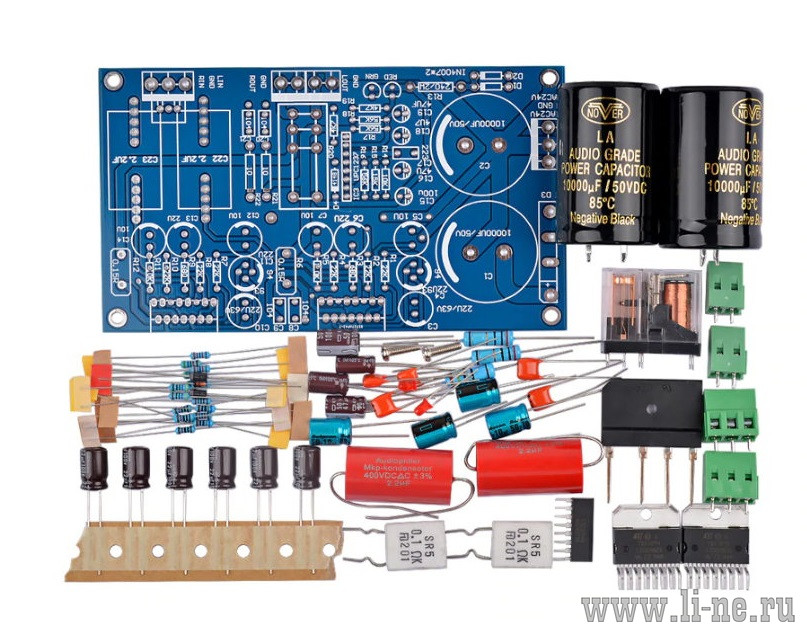

Еще один вариант, заявленная мощность 2 по 70 Вт (ближе к реальности, к тому же это набор для самостоятельной сборки)

Схема УНЧ на TDA7294, мостовое включение 180 ВаттСхема УНЧ на TDA7294, мостовое включение 180 Ватт

Самый простой вариант, моно, один канал

Схема УНЧ на TDA7294, мостовое включение 180 Ватт
